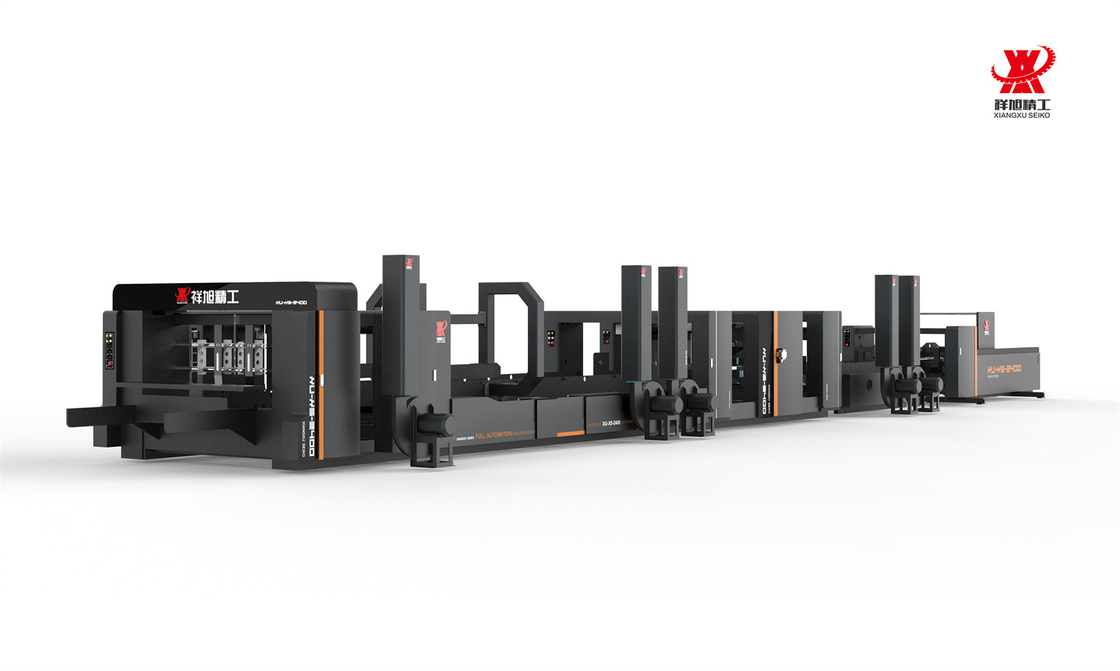

Macchina ad alta velocità per la collazione automatica di cartelle 75kw con rettifica automatica

Macchina ondulata ad alta velocità adesiva automatica

Funzioni principaliLa velocità massima di cucitura è di 1200 chiodi/minuto, la velocità di incollaggio è di 180 m/minuto, migliorando notevolmente l'efficienza di produzione.

L'intera macchina è controllata da PLC e touch screen e può essere azionata da pulsanti.

Alimentazione automatica della carta, incollaggio e cucitura automatici, piegatura automatica, correzione automatica, conteggio automatico, impilamento automatico.

L'azionamento principale adotta il tipo di ruota a cintura sincrona per garantire un funzionamento stabile e una trasmissione accurata.

Il motore principale adotta un controllo a doppia frequenza, stabile e a risparmio energetico.

Le piastre di guida di ciascuna parte sono regolate dal motore a barre, accurate e facili da regolare.

Adottando la modalità di alimentazione con cintura di aspirazione, struttura semplice, velocità elevata e alimentazione accurata della carta.

Il tubo di pasta può essere regolato in modo arbitrario per soddisfare i requisiti di applicazione della colla di vari cartoni.

Con funzione di correzione secondaria, eliminando le dimensioni della bocca e riducendo il tasso di rottame.

Con la correzione della velocità differenziale, la differenza di forbici viene completamente eliminata e la piegatura è più precisa.

Il reparto di consegna e modellazione conta, modella, impila e produce automaticamente l'intera pila.

La pressione della sezione di conteggio è regolato con il tipo di cartone, e adottando contatore fotoelettrico, conteggio accurato.

Può essere automaticamente corrispondere alla macchina di cingolazione, conveniente e veloce risparmiare lavoro e tempo.

Motore principale con funzione di protezione del ritardo di avvio.Parametro tecnico principale

Modalità

XU-X5-2000

XU-X5-2400

Velocità della testa del chiodo oscillante

1000NAIL/MINUTO

1000NAIL/MINUTO

Spessore del cartone MIN

6 mm ((3 mm+3 mm)

6 mm ((3 mm+3 mm)

Spessore massimo del cartone

16 mm ((8 mm+8 mm)

16 mm ((8 mm+8 mm)

Dimensione del filo di chiodo

1.8*0,8 mm ±0,02 mm

1.8*0,8 mm ±0,02 mm

U UNAIL INSIDE WIDTH

14 mm

14 mm

Angolo delle unghie

45°

45°

DISTANZIA tra un singolo chiodo

60~100 mm

60~100 mm

DISTANZA doppia tra le unghie

12 mm

12 mm

Potenza

61 kW

64 kW

Una lunghezza di nial

38 mm ((piedi delle unghie 12 mm)

38 mm ((piedi delle unghie 12 mm)

Dimensione massima C

2000 mm

2400 mm

Dimensione MIN A

200 mm

200 mm

Dimensione massima A

600 mm

900 mm

Dimensione MIN Dimensione B

180 mm

180 mm

Dimensione massima B

750 mm

750 mm

Disegno di carta MIN SIZE ((D*C)

350*880 mm

350*880 mm

SIZO MAX della scheda di carte (D*C)

900*2000 mm

1200*2400 mm

Peso della macchina

18000 kg

20000 kg

Dimensione della macchina (L*W*H)

21420*3720*2211 mm

21420*3720*2211 mm

Modalità

XU-X5-2800

Velocità della testa del chiodo oscillante

1000NAIL/MINUTO

Spessore del cartone MIN

6 mm ((3 mm+3 mm)

Spessore massimo del cartone

16 mm ((8 mm+8 mm)

Dimensione del filo di chiodo

1.8*0,8 mm ±0,02 mm

U UNAIL INSIDE WIDTH

14 mm

Angolo delle unghie

45°

DISTANZIA tra un singolo chiodo

60~100 mm

Distanza doppia tra le unghie

12 mm

Potenza

73 kW

Una lunghezza di nial

38 mm ((piede delle unghie12 mm)

Dimensione massima C

2800 mm

Dimensione MIN A

240 mm

Dimensione massima A

900 mm

Dimensione MIN Dimensione B

180 mm

Dimensione massima B

750 mm

Disegno di carta MIN SIZE ((D*C)

450*880 mm

SIZO MAX della scheda di carte (D*C)

1400*2800 mm

Peso della macchina

23000 kg

Dimensione della macchina (L*W*H)

21480*4100*2260 mm

FUNZIONALITÀ DEL CONTROLLO ELETTRICOIl centro di controllo utilizza la tecnologia di posizionamento servo CNC,ci sono Color touch screen e pulsante di pressione dispositivo operativo Parametri di memoria in tutte le unità di lavoroQuando si ferma la macchina, i dati già impostati vengono automaticamente ripristinati e, quando si producono prodotti, non è necessario impostarli nuovamente, risparmiando tempo e carte.

Con 1000+ ordini memorizzati, con controllo del computer, data di ordine, ordini veloci e anche più facile da gestire.

Tutte le unità utilizzano blocco pneumatico, elettricità separata, le ruote di alimentazione si fermeranno quando separare la macchina per garantire la precisione di lavoro la prossima volta.Unità di alimentazione automatica10 set di Giappone Nitta Fully controllo cintura di aspirazione, Pneumatic Baffle Patting Device ((Side Baffle), La frequenza di battito può essere impostato sul touch screen con Computer.

Separando tutte le unità con un solo pulsante, ritorno automatico al design ′′Zero".

Asse di trasmissione con frizione di tipo di frizione, evitare di danneggiare la macchina in caso di malfunzionamento.

Motore principale con funzione di protezione del ritardo di avvio.

U Shape Teel Stringhe laterali di tavolo tra le unità della macchina, evitare di ferire l'operatore in caso di errore di funzionamento.

Back Top Boards Stacker con movimento motorizzato avanti e indietro, risparmia tempo di impostazione.

Regolare la distanza delle tavole anteriori con regolazione sincrona manuale, regolazione comoda e veloce.

Continuare ad alimentare e saltare l'alimentazione disponibile.

Numero di alimentazione delle schede Contatore, impostazione e visualizzazione della quantità di produzione.

I cuscinetti a camme riducono l'abrasione per garantire una trasmissione fluida.


Unità di pressione automaticacon una capacità di accensione di almeno 50 W,

Un alimentatore di trasferimento a vuoto con pressione, senza danni alle schede.

Il dispositivo di regolazione della pressione è installato su ogni piastra guida e la pressione può essere regolata in base allo spessore del cartoneUnità di piegatura automaticaSecondo le diverse dimensioni del cartone, davanti alla parte pieghevole con uno o più dispositivi di incollaggio.B, due blocchi hanno motore di decelerazione indipendente, in debug conveniente e veloce

La tavola è principalmente attraverso tre bande di base larghe 60 mm e due cateteri di abduzione larghi 60 mm e due pieghe per ottenere i lati sinistro e destro della seconda linea e della quarta linea 180 del processo di piegatura.

C'è un certo numero di diversi angoli della ruota guida, secondo diversi spessore di carta e cartone, regolare la ruota guida della posizione e l'angolo diversi,rendere il ripiegamento del cartone più liscio

Decelerazione indipendente Sevor motor drive, facile da usare, cintura inferiore con un numero di cuscinetti di supporto, per supportare il funzionamento regolare della cintura del bagagliaio

La trasmissione indipendente in base alle esigenze del tipo di scatola può regolare la velocità della scatola formando molto più perfetta.

Il cartone piegato è regolato dalla parte pieghevole al reparto di correzione,e la cintura superiore e inferiore della parte di correzione può regolare la velocità della cintura superiore e inferiore per il cartone in base alle esigenze del cartone, in modo da ridurre al minimo l' altezza della scatola

Il reparto di correzione è costituito da A / B due guide di blocco, ogni piastra è dotata di ruota di correzione, in base alle esigenze del cartone per modificare le dimensioni del sigillo del cartone

Il sistema di servocorrezione è installato sulla parte positiva, e il cartone è corretto di nuovo dopo la ruota di correzione del cartone, in modo che il cartone può ottenere un effetto più perfettoUnita' di spinta e scatto(Sezione rettificativa)Sezione di rettifica la camma unica, azionamento bilaterale, utilizzare cuscinetti lineari svizzeri, fare bar di cromo scorrevole, la piastra di correzione è più potente e più uniforme correzione sul cartone,sigillamento del cartone per garantire la precisione. Utilizzando indipendente 80 mm di larghezza, 6 mm di Taiwan import cintura morbida spessa moderata, non prodotti schiacciati; la parte di conteggio può muoversi avanti e indietro equilibrato; pressione, la trasmissione di ordine, assicurare la qualità perfetta;

Sezione rettificante disponibile, seconda regolazione forma di cartone,

assicurare una migliore qualità del cartone e ridurre la coda del pesce entro 2 mm-0 mmUnità di cucituraCapo di chiodo, Alta velocità superiore a 1000 chiodi/minuto,

la scuola solo il cartone da due 60 larghezza cintura piatta nel reparto della scatola delle unghie,

due cinture possono essere regolate in base allo spessore del cartone automaticamente.

il blocco di correzione è installato alla giunzione della scatola delle unghie e della parte di correzione, che viene utilizzato in combinazione con il servocorretto della parte di correzione e della parte di correzione

equipaggiato con un design brevettato di un'ingranaggio a doppia vite di tipo swing, un'imbracatura e un freno con azionamento oculare elettrico, un'ingranaggio / velocità di oltre 1000 minuti, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.RIVOLTAMENTE DEL CARBOARD UnitàVolterete automaticamente la cartoncina per assicurarvi che l'unghia sia in posizione laterale, non centrale.

Ridurre i danni alla superficie del cartone, entro 2 mm-0 mm

Assicurare che la successiva impilazione sia più ordinata e stabile.Unità di conteggio e impilazioneConteggio automatico, controllo dei punti fotoelettrici + infrarossi

Conteggio automatico, impilazione automatica, tecnologia più veloce, più precisa, maggiore efficienza

La velocità di conteggio è regolato automaticamente in base alla velocità di rotazione della scatola chiodo, modalità di funzionamento manuale e la velocità di regolazione può anche essere selezionato
